Как обойти колонны и другие ориентиры при укладке тёплого пола?

При монтаже инженерных систем — будь то водоснабжение, отопление или система «Тёплый пол» — специалисты часто сталкиваются с препятствиями на пути прокладки трасс: несущими колоннами, вентиляционными коробами, дверными проёмами и другими конструктивными элементами здания. Грамотные отверстия, указанные ниже, непосредственно влияют на срок службы системы, ее герметичность и необходимость дальнейшего использования.

Короткий ответ: колонны, короба и проёмы обходят плавными изгибами, готовыми отводами или обходным контуром, соблюдая минимальный радиус изгиба трубы и шаг укладки из проекта. Ниже разбираем способы и ошибки.

Почему важно правильно обходить препятствия

При монтаже водоснабжения, отопления и тёплого пола трасса постоянно упирается в колонны, вентиляционные короба, дверные проёмы и другие конструкции. Ошибка при обходе приводит к:

повышенным механическим напряжениям в трубе;
риску заломов, трещин и протечек в месте изгиба;
росту гидравлического сопротивления контура;
неравномерному прогреву пола;
сложностям при последующем обслуживании и ремонте.

Поэтому трассу проектируют заранее, а материал выбирают с учётом гибкости и прочности.

Основные способы обхода препятствий

Способ	Где применяют	Важно учесть
Готовые отводы и фитинги	Жёсткие трубы, водоснабжение и отопление	Каждое соединение нужно проверять на герметичность
Плавный изгиб трубы	Контуры тёплого пола	Не меньше минимального радиуса изгиба из паспорта
Смена уровня трассы	Короба и крупные конструкции	Заглубление или обход с возвратом на исходный уровень
Прокладка в гильзе	Пересечение стен, перекрытий и деформационных швов	Гильза защищает трубу от истирания и компенсирует расширение

1. Готовые отводы и фитинги

Для жёстких труб используют уголки 45° и 90°, тройники и обходные участки. Для полипропиленовых трубопроводов отопления и водоснабжения в каталоге есть отводы 45° и отводы 90°. Такой способ надёжен вблизи стен и колонн, но каждое соединение остаётся потенциальной точкой риска.

2. Плавный изгиб трубы

Гибкие трубы (PE-RT, металлопластик) огибают препятствия без дополнительных элементов. Минимальный радиус изгиба зависит от диаметра и материала, его берут из паспорта изделия. Заниженный радиус даёт заломы, сужение сечения и деформацию стенки.

3. Смена уровня трассы

Если колонна или короб не позволяют пройти по прямой, трассу локально заглубляют в стяжку или меняют высоту прокладки, а затем возвращают на исходный уровень. Такие решения закладывают в проект заранее.

4. Прокладка в гильзе

В местах пересечения несущих конструкций и деформационных швов трубу пропускают через гильзу (например, гофру). Так материал не истирается о бетон, а температурное расширение компенсируется. Саму трубу при этом надёжно крепят хомутами рядом с гильзой.

Особенности для тёплого пола

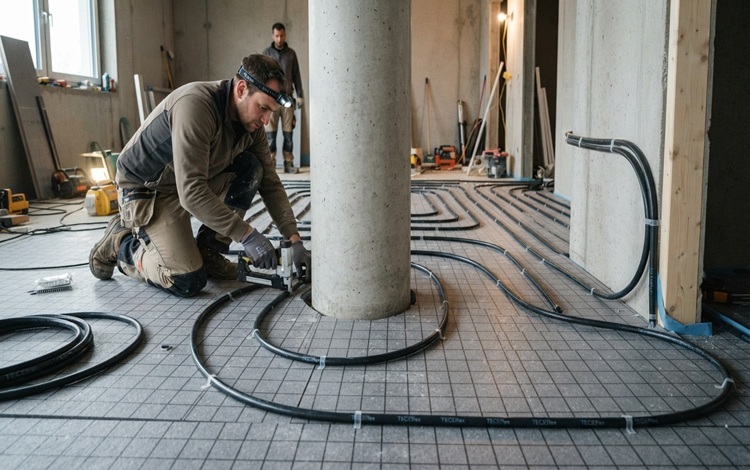

При укладке контуров вокруг колонны учитывайте следующее:

Шаг укладки не меняют произвольно. Он задан проектом и определяет равномерность теплоотдачи. Обход колонны делают плавной петлёй с сохранением шага.
Труба не должна упираться в конструкцию. Между трубой и колонной оставляют отступ по проекту, чтобы стяжка полностью обволакивала трубу.
Длина контура после обхода. Она не должна превышать значение из проекта и рекомендаций производителя, иначе вырастет гидравлическое сопротивление и контур будет прогреваться неравномерно.
Надёжное крепление. На изгибах труба особенно склонна «выпрямляться» и всплывать при заливке. Подробнее в материале почему труба тёплого пола всплывает при заливке стяжки.
Демпферная лента вокруг колонны, как и по периметру помещения, компенсирует расширение стяжки.

Как выбрать трубу для сложной трассы

Если на объекте много колонн, коробов и поворотов, обратите внимание на:

гибкость и допустимый радиус изгиба;
стойкость трубы к заломам и появлению трещин при монтаже;
соответствие сертификатам качества;
наличие нужных диаметров и фитингов у одного производителя.

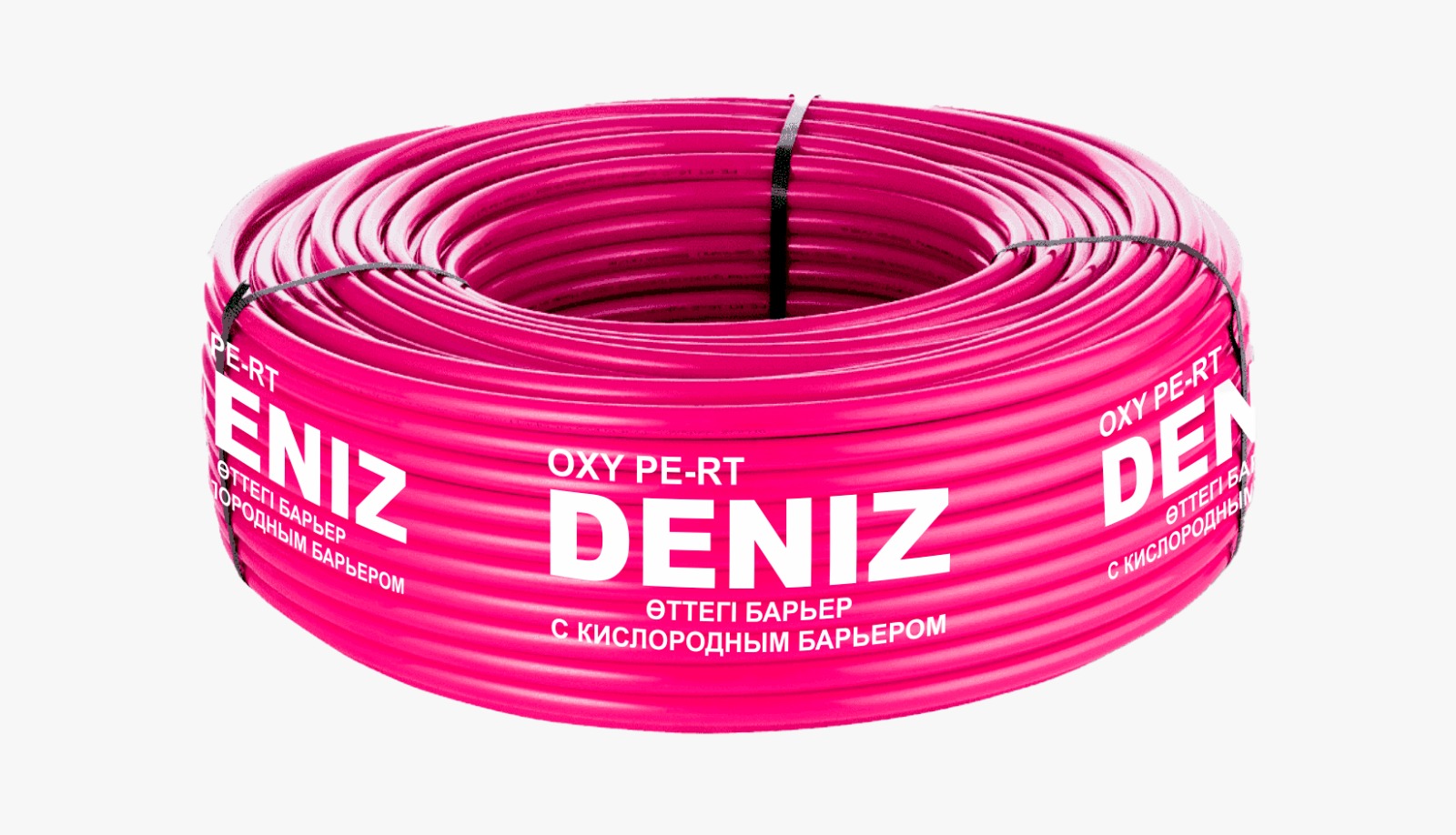

Для тёплых полов в каталоге Deniz Plast есть трубы PE-RT и металлопластиковые трубы PERT-AL-PERT. Из них можно выбрать:

Тип и диаметр подбирают под проект. О том, почему важна стойкость к температурным циклам, читайте в материале почему труба должна выдержать цикл нагрева и охлаждения.
