Как соединить канализационные трубы разных диаметров: полное руководство

Почему важно правильно выбрать трубы для канализации

Надёжность стыка зависит не только от монтажа, но и от качества самих изделий. Трубы для канализации должны иметь ровную геометрию раструба, стабильную толщину стенки и точные допуски по диаметру. Если раструб «плавает» по размеру, даже хороший уплотнитель не даст герметичного соединения.

Для внутренней канализации чаще всего используют ПВХ и полипропилен. Для наружных сетей берут трубы с более толстой стенкой, рассчитанные на нагрузку от грунта. Типовые диаметры: 50, 70 и 110 мм для внутренних сетей, 110 и 160 мм для наружных. В каталоге Deniz Plast эти трубы собраны в разделах 50 мм, 100 мм и 150 мм.

Способы соединения труб разных диаметров

1. Переходник (редукция)

Самый распространённый вариант. С одной стороны у переходника раструб под большую трубу, с другой гладкий конец или раструб под меньшую. В ассортименте Deniz Plast есть переходники-бутылки 110×50, 110×70, 160×110 и 70×50 мм.

Как монтировать:

1. Обрежьте трубу строго под прямым углом и снимите фаску с торца (около 15° и 2–3 мм), чтобы не повредить уплотнительное кольцо.
2. Зачистите торец и очистите раструб от грязи.
3. Нанесите на гладкий конец силиконовую смазку. Масло и жир использовать нельзя: они разрушают резину.
4. Вставьте трубу в раструб до упора, затем отведите назад на 5–10 мм. Этот зазор компенсирует тепловое расширение.

2. Эксцентрический переходник

На горизонтальных участках лучше подходит эксцентрический переходник: у него ось меньшего диаметра смещена, а нижняя линия трубы остаётся на одном уровне. Если поставить обычный концентрический переходник, на дне образуется «порог», где будет скапливаться осадок.

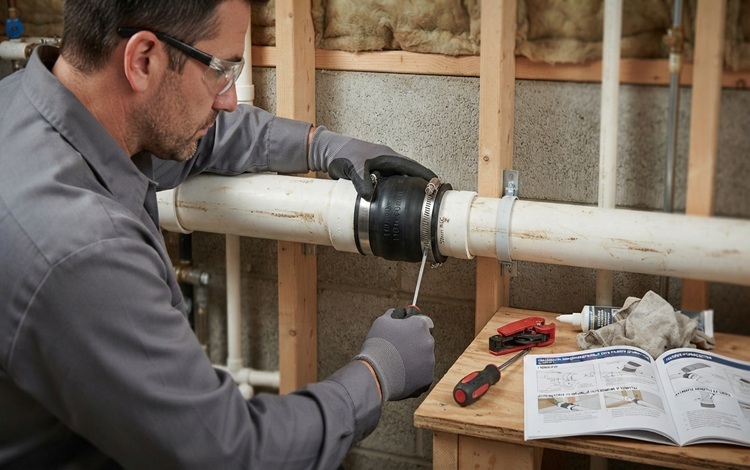

3. Резиновая переходная манжета

Манжету применяют при подключении к старым чугунным трубам или когда раструб нестандартный. Она надевается на обе трубы и стягивается хомутами. Для ремонта это удобно, но на новых магистралях лучше использовать полноценные фитинги.

4. Тройники и крестовины с разными диаметрами

Если к одному стояку нужно подключить несколько приборов, применяют косые тройники или прямые тройники с уменьшенным боковым отводом, например 110×110×50. Такой фитинг одновременно даёт ответвление и переход на другой диаметр.

Главное правило: направление потока

Стоки должны идти от меньшего диаметра к большему, а не наоборот. Если сузить трубу по ходу течения, в месте сужения возникнет затор. Стояк 110 мм нельзя «сужать» до 50 мм на выпуске.

Уклон и крепление

• Уклон. Ориентир: около 3 см на метр для труб 50 мм и около 2 см на метр для 110 мм. Точные значения сверяйте с действующими нормами (СП 30.13330 для внутренней и СП 32.13330 для наружной канализации).
• Крепление. Горизонтальные участки закрепляйте хомутами, шаг уточняйте по рекомендациям производителя. Ориентир: через каждые 0,5–1 м.
• Расширение. Учитывайте температурное расширение и оставляйте компенсационные зазоры.
• Проверка. После монтажа сделайте пробный пролив и проверьте все стыки на герметичность. Для прочистки на длинных участках предусмотрите ревизию.

Частые ошибки при соединении

• Нет фаски на торце трубы. Кольцо выворачивается, стык течёт.
• Неподходящая смазка. Жиры и масла портят резину.
• Труба вставлена «в упор». При нагреве стык выдавливает.
• Сужение по ходу потока. Быстро приводит к засорам.
• Экономия на фитингах. Самодельные переходы и «обмотка изолентой» не работают.

Deniz Plast: надёжные решения для канализации

Deniz Plast производит трубы ПВХ и фитинги для канализационных систем: в ассортименте есть трубы разных диаметров, а также переходники, тройники, отводы и муфты, которые подходят друг к другу по размерам. Это упрощает монтаж: не нужно подбирать детали от разных производителей и рисковать несовместимостью.

Преимущества работы с производителем напрямую:

• единая система труб и фитингов, рассчитанная на совместную работу;
• стабильное качество и контроль геометрии раструбов;
• возможность купить трубы ПВХ нужных диаметров и длин под конкретный проект;
• выгодные условия для строительных организаций, монтажников и магазинов: можно купить оптом с прямыми поставками.

Чтобы получить консультацию по подбору переходников и рассчитать комплект материалов под ваш объект, свяжитесь с менеджерами через раздел «Контакты». Условия доставки по Казахстану можно уточнить заранее.
