Что такое SDR у пластиковых труб?

Что такое SDR

При выборе пластиковых труб для водоснабжения, отопления или канализации многие смотрят только на диаметр. Но две трубы одного диаметра могут сильно отличаться по прочности, и разницу объясняет показатель SDR (Standard Dimension Ratio). Это отношение наружного диаметра трубы к толщине её стенки:

SDR = D ÷ e, где D — наружный диаметр, e — толщина стенки.

Чем меньше SDR, тем толще стенка и тем большее давление выдерживает труба. Пример: у трубы 63 мм со стенкой 10,5 мм SDR равен 6, а у трубы 63 мм со стенкой 3,7 мм — около 17. Диаметр одинаковый, а запас прочности разный. Иногда вместо SDR используют серию S, она связана с ним формулой S = (SDR − 1) ÷ 2.

Важно: SDR не равен рабочему давлению. Допустимое давление зависит ещё от материала, температуры воды и расчётного срока службы. Номинальное давление (PN) указывают для 20 °C, а при нагреве оно снижается, поэтому для горячей воды ориентируйтесь на таблицы производителя. О стандартах, по которым проверяют такие данные, читайте в материале международные стандарты качества пластиковых труб.

Что нужно знать перед выбором

• Рабочее давление системы: для квартиры и частного дома оно обычно ниже, чем в магистралях, но возможны скачки и гидроудары.
• Температура среды: холодная вода, горячее водоснабжение или отопление. Для горячей воды нужны трубы, рассчитанные на нагрев, а не ПВХ. Подробнее в статье можно ли использовать ПВХ трубы для горячей воды.
• Условия монтажа: открытая прокладка, штроба, стяжка или грунт.
• Требуемый срок службы: чем выше запас прочности, тем дольше труба работает без деформации.
• Размер и тип фитингов: фитинги подбирают по наружному диаметру, а от SDR зависит внутренний проход.
• Материал: одинаковый SDR у труб из разных полимеров даёт разное допустимое давление.

Как выбрать трубу по SDR: пошагово

1. Определите назначение системы. Холодное водоснабжение, горячее, отопление, полив или канализация: от этого зависит выбор материала и ориентир по SDR.
2. Уточните давление и температуру. Возьмите значения из проекта. Если проекта нет, ориентируйтесь на самый тяжёлый режим, например на горячую воду в стояке, а не на средний.
3. Выберите материал. Для горячей воды и отопления берут полипропилен (ППР), для безнапорной канализации ПВХ. Сравнение подходов есть в материале почему трубы PE-RT становятся популярнее ППР.
4. Подберите SDR или серию. Для бытового водоснабжения обычно выбирают более низкий SDR: стенка толще, запас прочности выше. Для безнапорных систем достаточно более высокого SDR.
5. Проверьте внутренний диаметр. Толстая стенка уменьшает проход: при длинной линии и большом расходе учтите это (см. таблицу ниже).
6. Подберите фитинги нужного диаметра. Трубы и фитинги лучше брать из одной системы, тогда размеры совпадают, а соединения получаются надёжными. О типичных ошибках при сборке ППР читайте в статье распространённые ошибки пайки труб.
7. Сверьте маркировку. На трубе должны быть указаны диаметр, толщина стенки, давление или SDR, материал и дата выпуска.

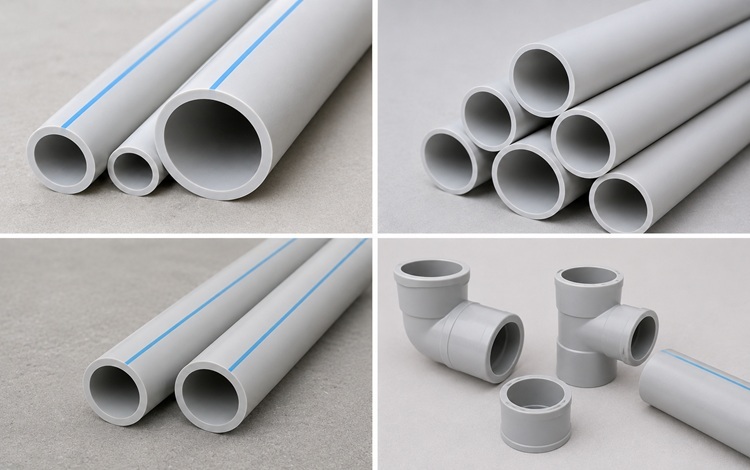

SDR и внутренний диаметр: пример для ППР-труб Deniz Plast

У труб Deniz Plast наружный диаметр одинаков, а толщина стенки разная в зависимости от линейки. Ниже значения рассчитаны по размерам из карточек товаров: SDR = D ÷ e, внутренний диаметр = D − 2e.

Видно, что более толстая стенка даёт больший запас по давлению, а тонкая оставляет больший проход. Точный класс давления (PN) и допустимые режимы для каждой линейки смотрите в карточке товара. Пример линеек: трубы Deniz PN20, трубы Deniz PN25 с армированием стекловолокном, Okyanus и Pinar. О том, зачем нужна армировка, рассказывает материал армированные ППР трубы: зачем нужна стекловолоконная армировка.

А что с канализационными трубами

В безнапорной канализации давление не главный параметр, поэтому SDR здесь обычно высокий, а стенка тонкая. Для расчёта на нагрузку от грунта и транспорта важнее кольцевая жёсткость, её уточняйте в документации производителя. Для ориентира: у канализационных ПВХ труб Deniz Plast 100 мм со стенкой 2,2 мм SDR ≈ 45, со стенкой 3,2 мм ≈ 31, а у трубы 150 мм со стенкой 4 мм ≈ 38. Толщина стенки в каталоге от 1,8 до 4 мм, и для магистралей и наружных участков, как правило, разумнее брать более толстостенные варианты. Выбирайте трубу по диаметру: 50 мм, 100 мм или 150 мм. О типах труб читайте в статье гладкие или гофрированные трубы: что выбрать для канализации.

Типичные ошибки при выборе

• Выбор трубы только по диаметру без учёта толщины стенки.
• Тонкостенная труба для напорной системы или для горячей воды.
• Путаница между SDR и PN: меньший SDR означает больший запас, но класс давления надо проверять по маркировке.
• Расчёт давления при 20 °C для линии с горячей водой.
• Игнорирование внутреннего диаметра: толстая стенка и длинная линия снижают проход.
• Смешивание труб и фитингов разных производителей.
• Экономия на запасе прочности в системах, где возможны гидроудары.

Почему стоит выбрать Deniz Plast

Правильный выбор по SDR возможен, только когда производитель честно указывает размеры и давление. Deniz Plast выпускает ППР-трубы разных толщин стенки: линейки Deniz PN20, Deniz PN25 с армированием, Okyanus с армированием и Pinar, что позволяет подобрать трубу под давление, температуру и бюджет. К ним подходят фитинги одной системы: муфты, отводы 45° и 90°, тройники, переходные муфты, шаровые краны. Качество сырья и испытания готовых труб описаны в материалах контроль качества при приёмке сырья и испытание ПВХ труб на ударопрочность, а документы на продукцию есть в разделе сертификаты.

Для частного ремонта достаточно подобрать нужные позиции: купить трубы можно в удобных объёмах. Подрядчикам и застройщикам выгодно купить оптом: менеджеры подберут нужные диаметры и толщины стенки под проект. Условия доставки по Казахстану можно уточнить заранее.
