Нужны ли компенсаторы для труб: разбираемся на примере пластиковых труб

Почему пластиковые трубы удлиняются

Полипропиленовая труба при нагреве заметно удлиняется, а при остывании возвращается к прежней длине. У пластика коэффициент теплового расширения заметно выше, чем у металла. Если трубе некуда удлиняться, возникают напряжения в креплениях и фитингах, труба прогибается между опорами, а соединения могут потерять герметичность.

Больше всего это касается горячего водоснабжения и отопления, где температура воды сильно меняется, и длинных прямых участков, где удлинение складывается по всей длине.

Как оценить удлинение

Удлинение считают по формуле: ΔL = α × L × ΔT. Здесь L длина участка в метрах, ΔT разница между рабочей и монтажной температурой, α коэффициент расширения. Для обычной полипропиленовой трубы PP-R он составляет около 0,15 мм на метр на градус, для армированной стекловолокном трубы PPR-GF примерно в три раза меньше, около 0,05.

В таблице взят перепад температуры 50 °C, например от 20 до 70 °C. Значения ориентировочные: точные коэффициенты смотрите в документации на конкретную трубу.

Способы компенсации удлинения

Как сделать компенсационную петлю

Петлю собирают из трубы и поворотов. В каталоге Deniz Plast для этого подходят отводы 90° и отводы 45°. Размеры петли зависят от диаметра трубы и расчётного удлинения, поэтому их определяют по проекту, а не на глаз.

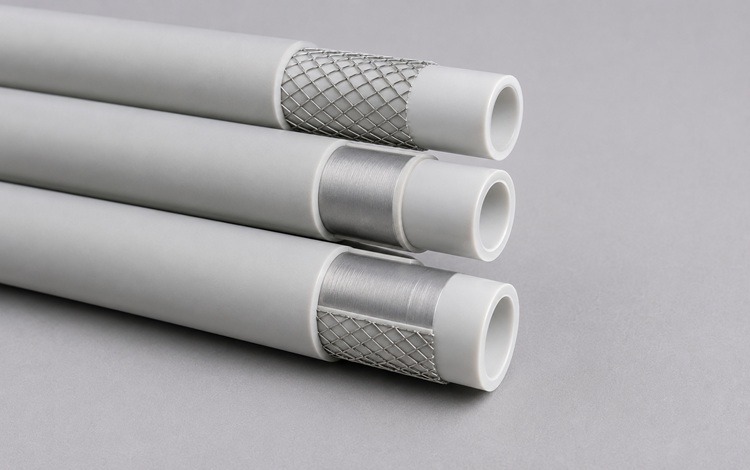

Армированные трубы как способ уменьшить удлинение

Армирующий слой стекловолокна в стенке трубы заметно снижает тепловое удлинение, поэтому на длинных открытых участках с горячей водой часто выбирают именно такие трубы. В каталоге есть трубы Deniz PPR-GF (PN25) и Okyanus PPR-GF диаметром от 20 до 63 мм. Даже армированная труба не отменяет расчёта: она только уменьшает удлинение до величин, с которыми проще справиться.

Что учесть при проектировании

• рассчитайте длину прямых участков и ожидаемое удлинение;
• разместите неподвижные опоры так, чтобы удлинение шло в сторону петли или поворота;
• не зажимайте трубу жёстко по всей длине: подвижные крепления должны давать ей свободно двигаться;
• выберите тип трубы по температуре и длине трассы;
• учтите, что скрытая прокладка в штробе ограничивает свободу движения трубы, поэтому для неё удлинение тоже рассчитывают.

О шаге креплений читайте в статье расстояние между креплениями пластиковых труб, о способах соединения в материале все способы соединения пластиковых труб, а как читать обозначения на деталях в статье как маркируются фитинги.

Какие фитинги нужны для монтажа

В каталоге Deniz Plast для полипропиленовых систем есть:

• муфты и переходные муфты;
• тройники, угольники с креплением и обводные мосты;
• шаровые и запорные вентили.

Общий обзор смотрите в разделе «Полипропиленовые трубы и фитинги».

Качество труб и стабильное поведение при нагреве

Расчёты компенсации работают только тогда, когда труба ведёт себя так, как заявлено. Если сырьё неоднородное или геометрия неточная, удлинение и прочность могут отличаться от расчётных. Выбирайте продукцию с понятной маркировкой и подтверждающими документами. Об этом подробнее в статье закупка труб для строительной компании.

Deniz Plast: трубы и фитинги PPR от производителя

Deniz Plast производит трубы и фитинги для водоснабжения, отопления, канализации и тёплых полов. Если вы хотите купить трубы и фитинги, их можно подобрать у одного производителя.

• Прямые поставки без лишних посредников.
• Одна система: трубы и фитинги одного производителя подходят друг к другу.
• Условия для объектов. Строительным и монтажным организациям доступна покупка оптом.
• Документы: разделы «Сертификаты» и «Гарантийные условия».

Актуальные цены, наличие и сроки отгрузки уточняйте у менеджеров, а условия доставки можно посмотреть заранее.
