Как маркируются фитинги: полное руководство для монтажников и закупщиков

Маркировка фитингов — это не просто набор цифр и букв на изделии. Это «паспорт» детали, который позволяет монтажнику, снабженцу и инженеру быстро понять, для какой трубы подходит фитинг, какому давлению он рассчитан выдерживать, из какого материала изготовлен и кто его произвёл. Разберёмся подробно, как читать маркировку, на что обращать внимание при закупке и почему грамотная расшифровка обозначений экономит деньги и нервы на объекте.

Зачем нужна маркировка фитингов

Маркировка это короткое описание детали: из чего она сделана, под какую трубу подходит и на какое давление рассчитана. Если ошибиться с диаметром или классом давления, соединение может потечь или не подойти к трубе вообще. Поэтому монтажнику и закупщику важно уметь читать обозначения, а не выбирать по внешнему виду.

Из чего состоит маркировка

Обозначение	Что означает	Пример
Диаметр (Ø)	Наружный диаметр трубы в миллиметрах, под которую рассчитана деталь	20, 25, 32, 40, 50, 63 мм
Материал	Из какого полимера сделана деталь	PP-R (полипропилен), PVC (ПВХ), PE-RT (полиэтилен)
PN	Номинальное давление в барах	PN20, PN25
SDR или S	Соотношение диаметра и толщины стенки	SDR 6, SDR 7,4, SDR 11
Резьба	Размер резьбовой части в дюймах	1/2, 3/4, 1
Производитель	Торговая марка на детали или упаковке	Deniz Plast

Какие именно обозначения нанесены на деталь, зависит от производителя и вида изделия. Если на детали что-то не видно, смотрите упаковку и документацию на партию.

Что такое SDR и как он связан с давлением

SDR показывает, во сколько раз диаметр трубы больше толщины её стенки: SDR = диаметр ÷ толщина стенки. Чем меньше SDR, тем толще стенка и тем выше давление, которое выдерживает труба. Например, труба Deniz PPR 20×3,4 мм имеет SDR около 5,9, то есть примерно 6.

Для полипропилена PP-R связь SDR и давления при 20 °C примерно такая:

SDR	Класс давления
6	PN20
7,4	PN16
11	PN10

Значения ориентировочные. Для реальной системы сверяйтесь с документацией на трубу и фитинг, потому что допустимое давление падает при росте температуры.

Как читать названия в каталоге

В названиях товаров на сайте Deniz Plast зашиты те же параметры. Вот как их читать:

Один размер (например, 25 мм). Деталь рассчитана на трубу этого диаметра: муфта, отвод, заглушка, муфта полипропиленовая.
Два размера через «х» (например, 32×25). Переходная деталь: один конец под трубу 32 мм, другой под 25 мм. Такие детали собраны в разделе переходных муфт.
Три размера (например, 32×25×32). Переходной тройник: два конца 32 мм и ответвление 25 мм.

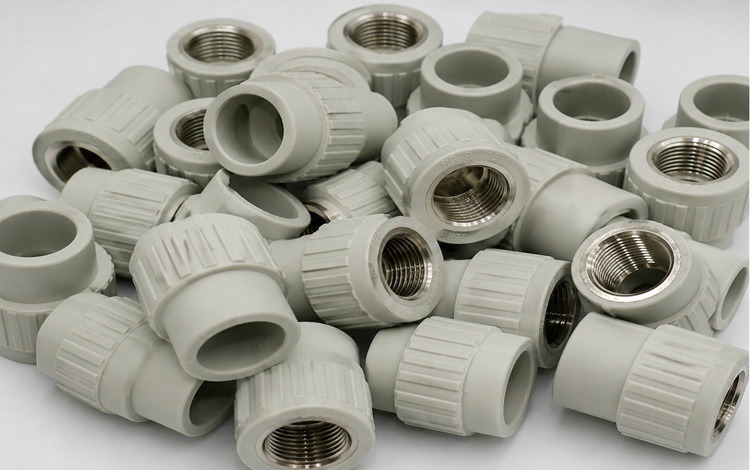

Диаметр и дробь (например, 20×1/2). Деталь с резьбой: полипропиленовая часть под трубу 20 мм, резьба 1/2 дюйма. Такие детали есть среди муфт с внутренней резьбой и с наружной резьбой.
Угол (45 или 90). Угол поворота у отвода 45° и отвода 90°.
Код (например, 101-001-002-014-001). Артикул товара Deniz. Им удобно пользоваться в заказе, чтобы не перепутать позиции.

Для канализации принято другое обозначение размеров: трубам 100 и 150 мм соответствуют фитинги 110 и 160 мм по маркировке. Подробнее о них в статье про виды канализационных труб.

Цветовая маркировка

Некоторые производители используют цветные полосы на трубах и цвет деталей, чтобы отличать, например, армированные трубы от обычных. Но единого стандарта у цветов нет, поэтому ориентироваться только на цвет нельзя. Всегда сверяйтесь с буквенно-цифровым обозначением и документацией поставщика.

На что смотреть при закупке

Совпадение диаметров. Фитинг должен подходить по диаметру к трубе, а переходные и резьбовые детали по обоим размерам.
Класс давления. Фитинг и труба должны быть рассчитаны не ниже давления в системе. Для горячей воды и отопления смотрите на армированные трубы PPR-GF.
Один производитель. Трубы и фитинги одного производителя точнее подходят друг к другу и спаиваются без проблем.
Документы. Сертификаты и гарантийные условия лучше посмотреть заранее: они есть в разделах «Сертификаты» и «Гарантийные условия».

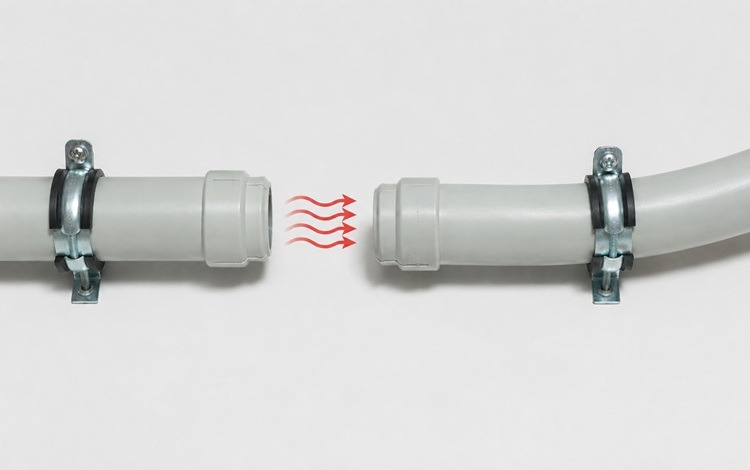

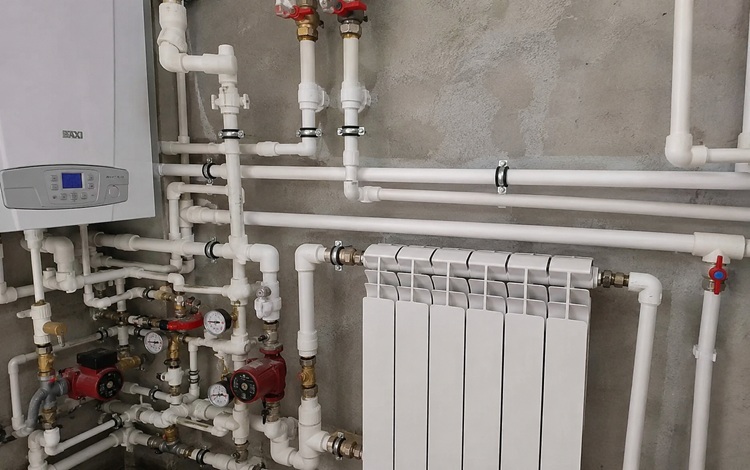

Способ соединения. Как соединять трубы и фитинги, описано в материале все способы соединения пластиковых труб.

Если вы закупаете материалы для объекта, прочитайте статью закупка труб для строительной компании, а про шаг креплений при монтаже в материале расстояние между креплениями пластиковых труб.

Почему важна понятная маркировка

Если на детали нет читаемых обозначений или они не совпадают с документами, невозможно понять, подходит ли она для вашей системы. Особенно это важно при покупке партиями, когда ошибка в размере или классе давления обходится дорого. Выбирайте продукцию с понятными обозначениями и подтверждающими документами.

Deniz Plast: трубы и фитинги от производителя

Deniz Plast производит трубы и фитинги для водоснабжения, отопления, канализации и тёплых полов. Если вы хотите купить трубы и фитинги, их можно подобрать у одного производителя.

Прямые поставки без лишних посредников.
Одна система: трубы и фитинги одного производителя подходят друг к другу.
Условия для объектов. Строительным и монтажным организациям доступна покупка оптом.
Документы: сертификаты и гарантийные условия на сайте.

Актуальные цены, наличие и сроки отгрузки уточняйте у менеджеров, а условия доставки можно посмотреть заранее.

Частые вопросы

Что означает PN на фитинге?

PN это номинальное давление в барах. Например, PN20 означает расчётное давление 20 бар при температуре 20 °C. При нагреве допустимое давление снижается.

Чем отличаются SDR и S?

Оба показателя описывают толщину стенки относительно диаметра. Они связаны формулой: S = (SDR − 1) ÷ 2. Чем меньше значение, тем толще стенка и выше давление.

Что значит «20×1/2» в названии фитинга?

Полипропиленовая часть рассчитана на трубу 20 мм, а резьбовая часть имеет размер 1/2 дюйма.

Можно ли определять назначение по цвету детали?

Нет. Единого стандарта цветов не существует, поэтому ориентируйтесь на обозначения и документацию.

Что такое код в названии товара Deniz?

Это артикул товара. Его удобно указывать в заказе, чтобы менеджер точно понял, какая именно позиция нужна.
