Как провести канализацию к сантехнике, расположенной далеко от стояка

Почему удалённая сантехника создаёт сложности

Кухню выносят в другую часть дома, второй санузел делают в мансарде или пристройке, а в частном доме ванная иногда оказывается на противоположной стороне от выпуска. Задача решаема, но канализация работает без напора: стоки движутся самотёком, поэтому на длинной линии появляются три основных риска:

• Недостаточный уклон: вода уходит, а твёрдые частицы остаются в трубе и со временем образуют засор;
• Слишком большой уклон: вода убегает быстрее твёрдых отходов, и результат тот же;
• Отсутствие вентиляции: при сливе возникает разрежение, вода срывает гидрозатворы, и в помещении появляется запах.

Если вы не уверены, нужна ли вам новая ветка или достаточно доработать существующую, сначала прочитайте материал можно ли заменить только часть канализационного трубопровода.

Важно: если вы подключаетесь к общему стояку многоквартирного дома, перенос санузла и врезка согласовываются с управляющей компанией. Ниже речь идёт о частном доме, пристройках и внутриквартирной разводке.

Что понадобится

• Канализационные трубы 100 мм для унитаза и общей линии и трубы 50 мм для ванны, душа, раковины и мойки.
• Отводы 45° вместо резких поворотов и косые тройники для подключения приборов к общей линии.
• Ревизии для прочистки длинных участков и поворотов.
• Муфты и переходники, если нужно состыковать разные диаметры.
• Хомуты для крепления линии.
• Силиконовая смазка для уплотнительных колец.
• Вакуумный клапан (аэратор), если вывод стояка через кровлю невозможен.
• Ножовка или труборез, рулетка, маркер, напильник или фаскосниматель.
• Строительный уровень для проверки уклона.

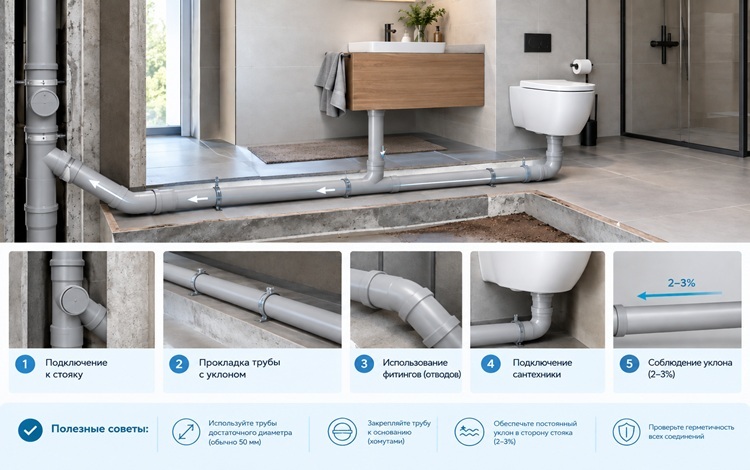

Пошаговая инструкция

1. Продумайте трассу. Чем короче и прямее линия, тем надёжнее система. Прокладывайте её по кратчайшему пути с минимумом поворотов, а вместо угла 90° делайте два отвода по 45°: они создают меньше сопротивления и реже забиваются. Приборы подключайте к общей горизонтальной линии, а не тяните отдельную длинную трубу к каждому. Унитаз размещайте как можно ближе к стояку.
2. Выберите диаметр. Для унитаза берут трубу 100–110 мм, для остальных приборов хватает 50 мм. Если к одной горизонтальной линии подключено несколько приборов, лучше выдержать 100–110 мм по всей длине: запас по диаметру защищает от засоров. О стыковке разных сечений читайте в статье как соединить трубы разных диаметров.
3. Рассчитайте уклон. Ориентир для внутренних сетей: около 2 см на метр для трубы 100–110 мм и около 3 см на метр для 50 мм. Точные значения берут из проекта и действующих норм (СП 30.13330 для внутренней и СП 32.13330 для наружной канализации). Пример: горизонтальный участок 110 мм длиной 5 м потребует перепада высоты около 10 см. Поэтому при большом удалении от стояка пол в санузле часто приходится приподнимать (делать подиум) или прокладывать трубу ниже уровня перекрытия.
4. Организуйте вентиляцию. Длинной горизонтальной линии нужен воздух. Классический вариант: вывести фановую трубу стояка через кровлю. Если это невозможно, на удалённом участке ставят вакуумный клапан: он пропускает воздух в систему и не выпускает запахи в помещение.
5. Предусмотрите ревизии. Поставьте ревизии на длинных горизонтальных участках и в местах поворотов. Если засор всё же случится, не придётся вскрывать полы и стены. Ревизия должна оставаться доступной: не заштукатуривайте её и не закрывайте глухой плиткой.
6. Соберите линию. Отрезайте трубы строго перпендикулярно оси, снимайте фаску и смазывайте кольца силиконовой смазкой. Раструбы направляйте против движения стоков и оставляйте компенсационный зазор: пластик расширяется при нагреве. О типичных проблемах с кольцами читайте в статье ошибки, из-за которых повреждается уплотнительное кольцо, а о срезе в материале почему неровный срез мешает правильной сборке канализации.
7. Закрепите трубопровод. Ориентир по шагу хомутов: не более 10 диаметров трубы, то есть около 1 м для трубы 100–110 мм. Там, где трубы проходят через перекрытия и стены, используйте гильзы, а при необходимости звукоизоляцию. Как правильно пройти бетонную стену, описано в материале как провести канализационную трубу через бетонную стену, а как шаг креплений влияет на шум, в статье влияет ли расстояние между креплениями на шум канализации.
8. Проведите испытание. Пустите воду, проверьте уклон уровнем и осмотрите все стыки. Оставьте линию под наблюдением на несколько часов и только потом закрывайте трассу штробой, подиумом или обшивкой.

Если самотёк невозможен

Когда прибор расположен слишком далеко или ниже уровня выпуска, гравитационная схема не сработает. В таких случаях применяют канализационную насосную станцию или туалет-измельчитель (сололифт). Он измельчает стоки и подаёт их вверх и на значительное расстояние по трубе малого диаметра (от 22 до 40 мм). Решение платное и требует электропитания, зато снимает ограничения по планировке.

Типичные ошибки

• Недостаточный или чрезмерный уклон, из-за которого твёрдые отходы остаются в трубе.
• Резкие повороты на 90° вместо двух отводов по 45°.
• Слишком малый диаметр на общей линии нескольких приборов.
• Отсутствие вентиляции и, как следствие, срыв гидрозатворов и запах.
• Ревизия, закрытая глухой плиткой или штукатуркой.
• Сухая сборка без смазки и отсутствие компенсационного зазора в раструбе.
• Редкие хомуты: труба провисает, уклон сбивается, возникает шум.

Как выбрать трубу для длинной линии

Даже идеально рассчитанная схема не защитит от протечек, если труба или фитинги низкого качества. Нужны гладкая внутренняя стенка, точный диаметр раструба и равномерная толщина. В каталоге Deniz Plast канализационные трубы разных толщин: от 1,8 до 4 мм, и для магистрали или наружного участка, как правило, разумнее брать более толстостенные варианты. Размеры и длины уточняйте в карточках товаров. Для длинной линии удобнее меньшее число стыков, поэтому прочитайте материал короткие или длинные канализационные трубы: что удобнее при монтаже.

Почему стоит выбрать Deniz Plast

Deniz Plast производит канализационные ПВХ трубы диаметром 50, 70, 100 и 150 мм и фасонные части: муфты, отводы 45° и 90°, косые тройники, ревизии и заглушки. Когда трубы и фитинги выпускаются в одной системе, размеры и посадка совпадают, а стыки получаются надёжнее. Образцы документов на продукцию есть в разделе сертификаты.

Для частного дома достаточно подобрать нужные диаметры и фасонные части: купить трубы можно в удобных объёмах. Строительным и монтажным организациям выгодно купить оптом: нужный объём и номенклатуру подберут менеджеры компании, а весь комплект придёт одной поставкой. Условия доставки по Казахстану можно уточнить заранее.
