Канализационные тройники и крестовины: в чём разница и как выбрать

Что такое канализационный тройник

Тройник соединяет три участка трубопровода: основную линию и одно ответвление, которое присоединяется к ней под определённым углом. Это самый универсальный фитинг: он нужен почти в любой системе, от квартирной разводки до наружного коллектора.

Основные типы:

• Угол 45° (косой тройник). Стоки входят в магистраль плавно, поэтому такой тройник меньше засоряется. Его выбирают для горизонтальных участков. В каталоге есть косые тройники 50×50, 70×50, 110×50, 110×70, 110×110, 160×110 и 160×160 мм.
• Угол около 90° (прямой тройник, 87°30′). Подходит для стояков и мест, где мало пространства, например для подключения раковины или ванны. В каталоге есть прямые тройники 50×50, 70×70, 110×50 и 110×110 мм.
• Равнопроходные и переходные. У равнопроходных диаметры выходов одинаковы (110/110/110). У переходных отвод меньше основной линии (110/110/50), что удобно для подключения одного прибора к общему стояку.

Что такое крестовина

У крестовины четыре выхода. К основной линии подключаются сразу два отвода, обычно с противоположных сторон. Она экономит место и число соединений, когда два потока нужно свести в одной точке. Классический случай: два санузла по обе стороны одного стояка.

Крестовины бывают двух видов:

• Одноплоскостные. Все четыре патрубка лежат в одной плоскости.
• Двухплоскостные. Отводы направлены в разные стороны и находятся в разных плоскостях. Это удобно при тесной разводке.

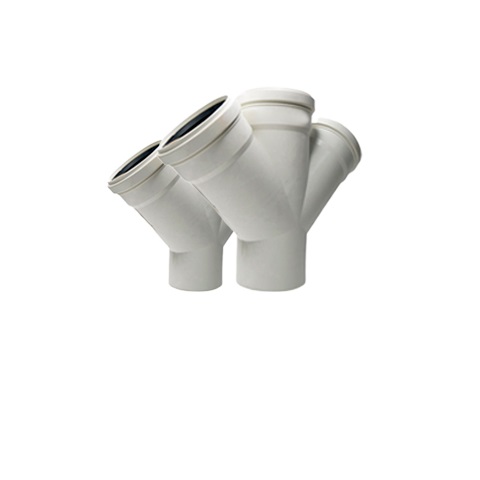

В каталоге Deniz Plast есть крестовины 45° и крестовины 90° размером 110×110 мм.

Главные отличия

Главный недостаток крестовины связан с гидравликой. Если стоки из двух отводов поступают одновременно, потоки сталкиваются. Это создаёт противодавление и шум, а иногда приводит к подпору и засорам. Поэтому монтажники часто заменяют крестовину двумя тройниками, врезанными со смещением по высоте. Это надёжнее, хотя требует больше места и деталей.

Когда что использовать

Выбирайте тройник, если:

• нужно подключить один прибор или одну ветку;
• система магистральная, с большими диаметрами;
• важны максимальная надёжность и простота обслуживания;
• вы проектируете разводку с расчётом на долгую эксплуатацию.

Выбирайте крестовину, если:

• два потока нужно свести в одной точке, а места мало;
• приборы работают в разное время и одновременного сброса не будет;
• монтаж идёт в ограниченном пространстве, например в шахте или коробе.

Независимо от выбора, фитинги должны подходить к трубе по диаметру, толщине стенки и типу соединения. Обычно это раструбное соединение с резиновым уплотнительным кольцом. Даже хорошая канализационная труба будет служить хуже, если рядом стоит неподходящий фитинг.

Как не ошибиться при монтаже

1. Для горизонтальных участков выбирайте косые тройники 45°: стоки входят в магистраль плавно.
2. Выдерживайте уклон: около 2 см на метр для трубы 110 мм и около 3 см на метр для 50 мм. Точные значения берите из проекта и норм (СП 30.13330).
3. Не сужайте диаметр по ходу стоков: переходите только от меньшего диаметра к большему. Подробнее: «Как соединить канализационные трубы разных диаметров».
4. Предусмотрите ревизию для прочистки. Подробнее: «Для чего нужны ревизии в канализационной системе».
5. Для подключения унитаза посмотрите, какие ещё фитинги понадобятся: «Какие фитинги нужны для подключения унитаза».

Deniz Plast: трубы и фитинги для канализации

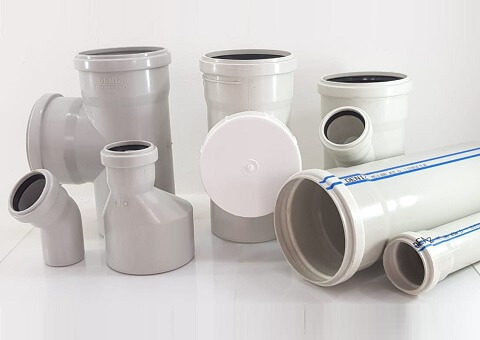

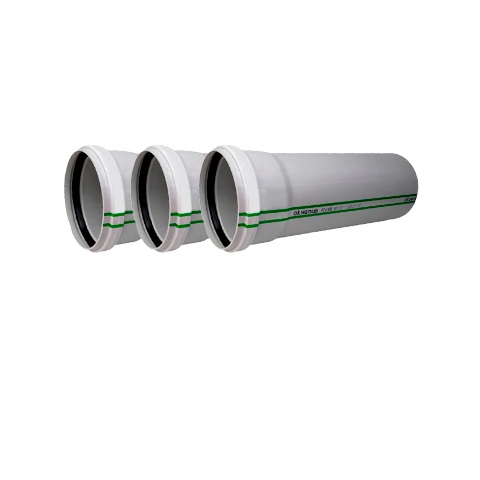

Deniz Plast производит канализационные трубы ПВХ и фитинги к ним: тройники, крестовины, отводы, муфты и ревизии. Для частного дома, многоквартирного строительства и объектных проектов важно, чтобы трубы и соединительные детали работали как единая система. Когда труба и фитинг сделаны по одним стандартам, соединения получаются герметичными, а монтаж быстрым. Трубы подбираются в разделах 50 мм, 100 мм и 150 мм.

Чем ПВХ выгоден для канализации:

• устойчивость к коррозии и к большинству бытовых стоков;
• гладкая внутренняя поверхность, на которой отложения образуются медленнее;
• небольшой вес и простой монтаж без сварки;
• долгий срок службы при правильном монтаже.

Если вы планируете купить трубы ПВХ для канализации, лучше сразу подбирать всю номенклатуру у одного производителя: трубы, тройники, крестовины, отводы, муфты и ревизии. Так исключается несовместимость деталей.

Строительным организациям, монтажным компаниям и магазинам выгодно купить оптом: это снижает цену за единицу продукции, упрощает логистику и обеспечивает совместимость всей партии. Условия доставки по Казахстану можно уточнить заранее. Для клиентов в Алматы и области есть страница «Трубы в Алматы».
