Как правильно соединить слив ванны с канализационной трубой

Из чего состоит подключение ванны

Подключение ванны к канализации кажется простой задачей, но именно здесь чаще всего возникают протечки и запах. Слив ванны состоит из трёх частей: сливной горловины с переливом, сифона (он держит водяной затвор) и канализационной трубы, в раструб которой входит выпуск сифона. Ошибка в любом из трёх мест проявится быстро: пол станет мокрым, из слива пойдёт запах или вода начнёт уходить медленно.

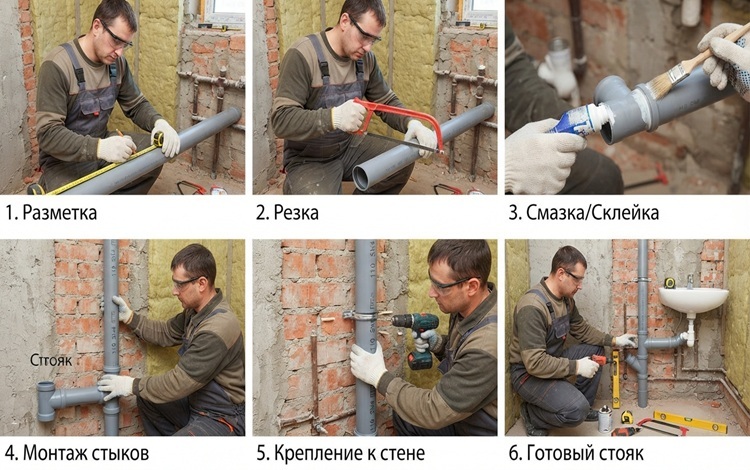

Важно: если подключение выполняется к общему стояку многоквартирного дома, врезка и перенос точки согласовываются с управляющей компанией. Дальше речь идёт о подключении к уже существующему раструбу, частном доме и внутриквартирной разводке. О том, как вообще собрать стояк, читайте в материале как собрать канализационный стояк из ПВХ-труб.

Что понадобится

• Сифон для ванны с переливом, в комплекте обычно идёт гофрированная труба. Подбирается в сантехническом магазине под вашу ванну.
• Канализационные трубы ПВХ 50 мм для горизонтального участка от сифона до стояка.
• Отводы 45° и 90° для поворотов, косой тройник для подключения к общей линии.
• Переходник 70/50 или 110/50 мм, если стояк другого диаметра.
• Резиновая манжета-переходник, если выпуск сифона не совпадает с диаметром раструба.
• Ревизия 50 мм, если трасса длинная и есть повороты.
• Хомуты 50 мм для крепления горизонтального участка.
• Силиконовая смазка или мыльный раствор для уплотнительных колец, силиконовый герметик для сантехники для резьбовой части.
• Ножовка по пластику или труборез, наждачная бумага или фаскосниматель, рулетка, уровень.

Пошаговая инструкция

1. Подготовьте место. Установите ванну и определите положение слива относительно канализационного выпуска. Заранее наметьте трассу с минимумом поворотов.
2. Соберите сифон. Прикрутите сливную горловину и перелив к ванне через прокладки, соедините их с сифоном. Резьбовые соединения затягивайте от руки, без излишнего усилия: пластик легко повредить.
3. Проверьте уклон. Ориентир для горизонтального участка трубы 50 мм: около 3 см на метр, на практике допускают 2–3 см (СП 30.13330). Слишком малый уклон приведёт к засорам, слишком большой заставит воду уходить быстрее твёрдых частиц, которые останутся в трубе.
4. Обрежьте трубу и обработайте край. Отрезайте строго перпендикулярно оси, снимите фаску и зачистите заусенцы: так труба легче входит в раструб, а кольцо не повреждается. Подробнее в материале почему неровный срез мешает правильной сборке канализации.
5. Соедините выпуск сифона с раструбом. Слегка смажьте кольцо силиконовой смазкой или мыльным раствором и вставьте выпуск сифона до упора. Если диаметры разные, используйте переходную манжету. Не наносите герметик вместо кольца: соединение должно держаться на резине. О типичных ошибках с кольцами читайте в статье ошибки, из-за которых повреждается уплотнительное кольцо.
6. Используйте плавные повороты. Вместо одного колена на 90° ставьте два отвода по 45°: так меньше вероятность засора. Если нужно стыковать разные сечения, прочитайте материал как соединить канализационные трубы разных диаметров.
7. Закрепите трубу. На длинном участке зафиксируйте её хомутами, чтобы она не провисала и не создавала «карманы» для воды. О шаге креплений читайте в материале влияет ли расстояние между креплениями на шум канализации.
8. Оставьте доступ к узлу. Не зашивайте сифон и ревизию наглухо: через несколько лет их придётся чистить. Подробности в статье какие канализационные соединения нельзя оставлять без доступа.
9. Проверьте герметичность. Наполните ванну водой, затем откройте слив и внимательно осмотрите все стыки. Протрите их сухой салфеткой: даже небольшая влага означает неплотное соединение. Только после этого закрывайте экран ванны.

Типичные ошибки

• Нет водяного затвора: сифон должен всегда удерживать воду, иначе запах попадёт в помещение.
• Неправильный уклон и лишние повороты.
• Герметик вместо уплотнительного кольца в раструбе.
• Чрезмерная затяжка резьбы, из-за которой пластик трескается.
• Кривой срез и незачищенный край трубы.
• Слабая вентиляция стояка: при сливе в сифоне срывается водяной затвор.
• Фитинги с неточной геометрией: дают протечки уже через несколько месяцев. Если в системе уже были частые засоры, прочитайте как предотвратить частые засоры канализационных труб.

Как выбрать трубу для слива ванны

Современные трубы ПВХ не ржавеют и не зарастают изнутри так, как чугун. Гладкая стенка снижает риск засоров, а раструб с уплотнительным кольцом обеспечивает герметичность без сварки. Для ванны почти всегда достаточно диаметра 50 мм. Если ванна подключается к общей линии вместе с другими приборами, обратите внимание на 100–110 мм на общем участке, подробнее в материале как провести канализацию к сантехнике, расположенной далеко от стояка. Выбирайте между гладкими и гофрированными трубами, исходя из назначения участка: сравнение есть в статье гладкие или гофрированные трубы: что выбрать для канализации.

Почему стоит выбрать Deniz Plast

В подключении ванны всё держится на посадке раструба 50 мм: если он чуть шире или уже, кольцо либо подтекает, либо выворачивается при сборке. Deniz Plast производит канализационные ПВХ трубы диаметром 50 мм со стенкой от 1,8 до 3,2 мм и фасонные части к ним в одной системе: отводы 45° и 90°, косые тройники 50/50 и 70/50, муфты, ревизию 50 мм, заглушки и переходники 70/50 и 110/50. Всё это стыкуется без подгонки, поэтому линия от ванны до стояка собирается из одного комплекта. Документы на продукцию есть в разделе сертификаты.

Для одной ванной достаточно пары отрезков трубы и нескольких фитингов: купить трубы можно в удобных объёмах. Для застройщиков и монтажных организаций, которые подключают десятки санузлов, выгодно купить оптом: менеджеры соберут комплект типовых позиций под проект, и на всех квартирах будут одинаковые трубы и фитинги. Условия доставки по Казахстану можно уточнить заранее.
